AKTİF HARMONİK FİLTRE

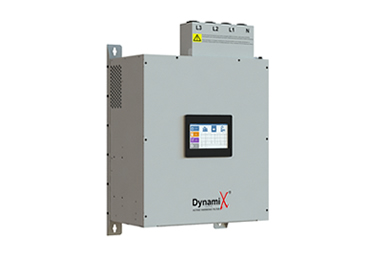

ELEKTRA Aktif Harmonik Filtreler, harmonikli yüklerin yoğunlukta olduğu, harmonik seviyesinin dinamik olarak değiştiği, düşük güç faktörü, yük dengesizliği, yüksek nötr akımı ve monofaze harmonikli yüklerin dengesiz dağıldığı endüstriyel ve ticari tesisler için eksiksiz bir çözüm sunar. Modüler tasarımları sayesinde akım kapasitesi kolaylıkla artırılabilir. ELEKTRA Aktif Harmonik Filtrelerinin bazı temel özellikleri şunlardır:

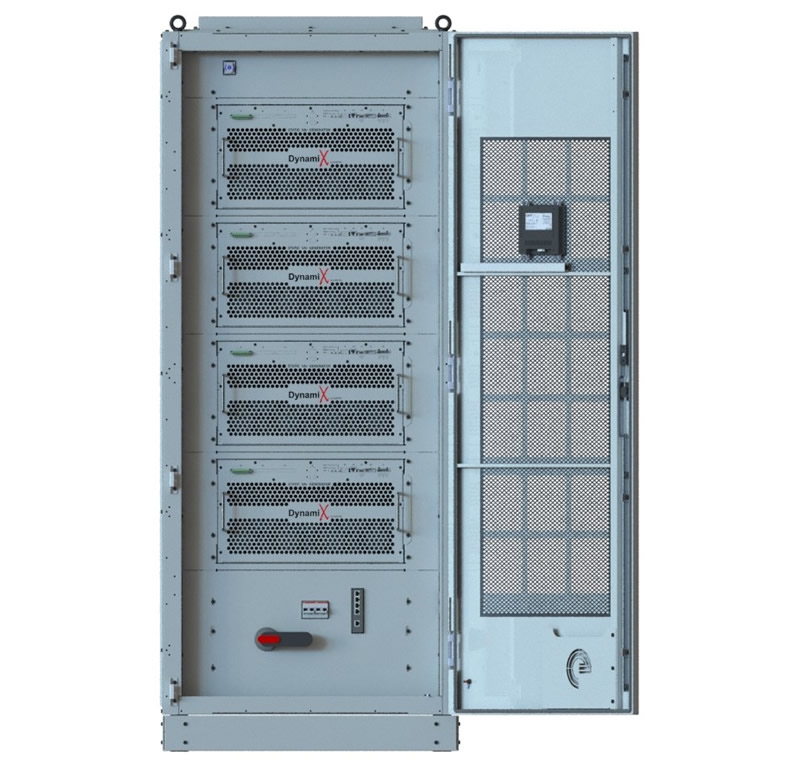

• Pano tipi ürünlerde tek panoyla 600A’e kadar filtreleme kapasitesi
• Üç telli (3W) ve dört telli (4W) kurulumlara uygundur
• Pano tipi modüllerde Hotswap özelliği
• Anlık reaktif güç kompanzasyonu ceza riskini ortadan kaldırır
• 31.25 μs dinamik tepkime süresi
• 51. Harmoniğe kadar seçilebilir harmonik filtreleme özelliği
• Dört telli bağlantı ile nötr akımlarını yok eder

ELEKTRA Aktif Harmonik Filtreler, yüksek harmonik bozulmaya sahip, dinamik yük değişimleri olan, yüksek seviyede ve harmonikli nötr akımı çeken tesislere kolaylıkla uygulanır. Ayrıca nötr akımını tamamen yok ederek yüksek nötr-toprak arası gerilimiyle ilgili sorunların da önüne geçer.

• Şebeke koşullarına duyarlı her tesis
• Plastik endüstrisi: enjeksiyon, ekstrüzyon ve döküm
• Ofis binalar ve alışveriş merkezleri (özellikle 3 ve katı harmonikler ile aşırı yüklü nötr iletkeni)
• Endüstriyel üretim makineleri
• Endüksiyon fırınları
• UPS Sistemleri
• Datacenter’lar

ÇALIŞMA PRENSİBİ

Doğrultucular, motor sürücüleri, UPS sistemleri, bilgisayarlar ve enerji tasarruflu aydınlatma gibi doğrusal olmayan yükler, şebekeden sinüzoidal olmayan akım çeker. Sinüzoidal olmayan (harmonikli) akım, gerilim dalga şekillerinin benzer şekilde bozulmasına neden olur. Gerilim ve akım harmonikleri cihazların aşırı yüklenmesine, kabloların ve iletkenlerin aşırı ısınmasına, akım kesicilerin hatalı açılmasına ve hassas cihazların zarar görmesine neden olur. Doğrusal olmayan bir yük tarafından çekilen bu harmonikli akım, akım trafoları kullanılarak aktif harmonik filtre tarafından doğrudan veya dolaylı olarak ölçülür. Ölçülen akımın harmonik ve reaktif bileşenleri, cihaz içindeki gömülü sistem üzerinden dijital olarak tanımlanır ve işlenir. Aktif harmonik filtre, sürekli olarak yükü, reaktif ve harmonik bileşenleri dengeleyen akım sentezler.
