STATIC VAR GENERATOR
ELEKTRA DynamiX serisi SVG, reaktif güç akışının hızlı ve dinamik olarak değiştiği, düşük güç faktörüne sahip, dengesiz yüklerin bulunduğu endüstriyel ve ticari tesisler için eksiksiz bir kompanzasyon çözümü sunar. Modüler tasarımı sayesinde birden fazla ünitenin paralel bağlanmasıyla kompanzasyon gücü kolaylıkla artırılabilir. IGBT tabanlı yapısı sayesinde harici bir kompanzasyon panosu gerektirmeden kademesiz olarak güç faktörü kontrolü yapar. Bunun yanı sıra yük dengeleme ve harmonik filtreleme özelliklerine de sahiptir. ELEKTRA DynamiX serisi SVG’lerin bazı özellikleri aşağıdaki gibi listelenebilir:
• Tek bir pano içerisinde 400kVAr güce kadar kompanzasyon kapasitesi
• 31.25µs dinamik tepki süresi
• %100 kapasite ile hem endüktif hem kapasitif kompanzasyon
• Güç faktörünü 0.99’un üzerinde tutma
• 3 iletkenli ve 4 iletkenli bağlantıya uygunluk
• Yük dengeleme yapabilme
• 13. harmoniğe kadar aktif harmonik filtre özelliği
ELEKTRA DynamiX serisi SVG'ler, yüksek THD değerine sahip gerilimin olduğu, dinamik yük değişimlerinin olduğu, yük dengesizlikleri bulunan ve yüksek akım harmoniğine sahip tesislere kolaylıkla uygulanabilir. Uygulama alanları (bunlarla sınırlı olmamakla birlikte) aşağıdaki gibi örneklenebilir:
• Şebeke koşullarına hassas bütün tesisler
• Plastik endüstrisi – enjeksiyon, ekstrüzyon ve kalıplama
• Ofis binaları ve alışveriş merkezleri
• Endüstriyel üretim tesisleri
• Endüksiyon Ocakları
• UPS sistemleri
• Veri merkezleri

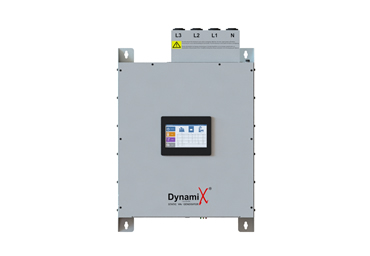

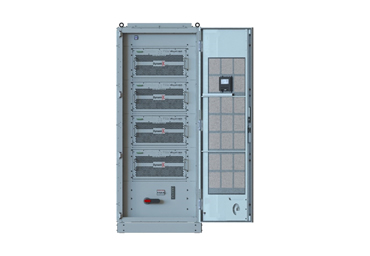

ELEKTRA DynamiX serisi SVG’ler duvar tipi ve kaset tipi olmak üzere iki farklı montaj seçeneğine sahiptir. Her iki montaj yapısında da ürünler aynı performansı sağlar. Duvar tipi üniteler 25kVAR, 35kVAr, 50kVAr ve 100kVAr güçlerinde mevcuttur. Kaset tipi yapıda ise bir pano içerisinde 250kVAr güce kadar çıkmak mümkündür.
Daha yüksek kompanzasyon güçlerinin gerektiği durumlarda birden fazla pano paralel olarak bağlanabilir. Duvar tipi ve pano içerisinde kaset tipi SVG üniteleri için teknik özellikler aşağıda tablo halinde verilmiştir.
