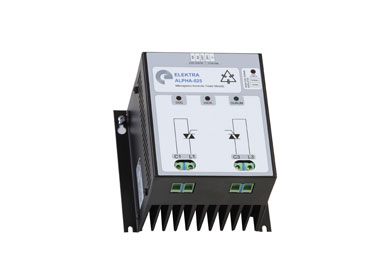

TRİSTÖRLÜ STATİK KONTAKTÖR

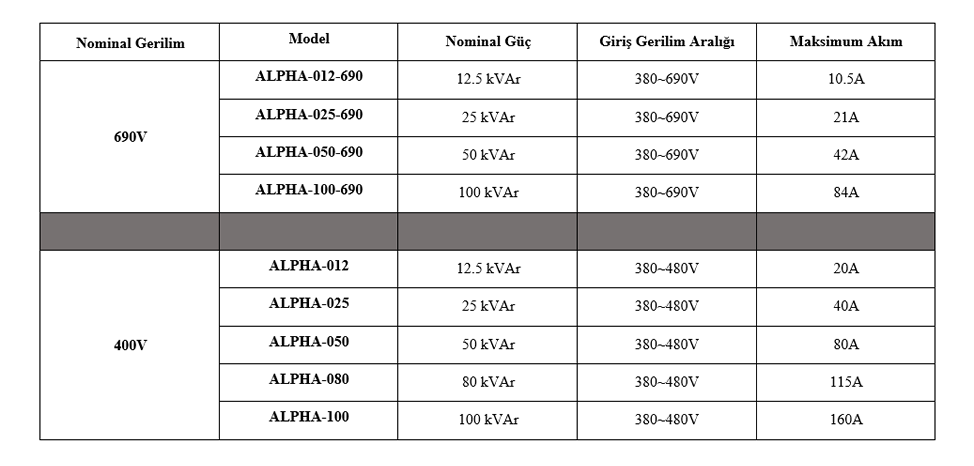

ALPHA serisi tristörlü statik kontaktörler, dinamik güç faktörü kontrolü uygulamaları için 100kVAr’a kadar olan kapasitif yükleri anahtarlamak için tasarlanmıştır. Modüller tetikleme sinyalinin uygulanmasından itibaren 10ms içerisinde kondansatörleri devreye alabilmektedir. Mikroişlemci tabanlı mimarisi ve algoritması modüllerin sıfır geçiş anında devreye girmesini sağlayarak kondansatörlerde tahribata sebep olmaz. ALPHA serisi tristörlü statik kontaktörlerin özellikleri

ALPHA SERİSİ TRİSTÖRLÜ STATİK KONTAKTÖRLERİN ÖZELLİKLERİ

• 690V’a kadar, yıldız veya üçgen, simetrik veya asimetrik yükleri anahtarlayabilmesi.
• Reaktif güç kontrol röleleri veya PLC’ler tarafından kolaylıkla tetiklenebilmesi.
• Uzun ömürlü olması.
• 10ms’nin altında hızlı anahtarlama yapabilmesi.
• Anahtarlama sırasında akım ve gerilim geçici hallerinin olmamasını garantiler.
• EN 60947-1 ve EN 60947-4-3 ile uyumludur.
• Çalışma gerilimini, durumunu ve sıcaklığını kontrol edebilmesi.
• Hata tespitlerini kaydeder, ön panelde bulunan dört adet LED ve kuru kontak çıkışı ile kullanıcıya bildirmesi.
• ALPHA modülleri harmonik filtre reaktörlü veya reaktörsüz problemsiz çalışması.
• Harici termik terminalleri sayesinde reaktörün aşırı ısınmalara karşı koruması.
• Bakım gerektirmemesi.
• Sessiz çalışabilmesi.

Tristörlü Statik Kontaktör nedir?

Tristörlü Statik Kontaktör reaktif güç kompanzasyonu ünitelerinde kullanılan yarı iletken bir anahtar modülüdür. Çok hızlı değişen reaktif güç ihtiyacını karşılayabilmek için kullanılır.

Tristörlü Statik Kontaktör nasıl çalışır?

Tristörlü Statik Kontaktör, reaktif güç kontrolöründen aldığı sinyal ile uygun devreye giriş anında devreye girip çıkarak, reaktif kompanzasyon sistemindeki kondansatörleri hızlı bir şekilde devreye alır ve devreden çıkarır.

Tristörlü Statik Kontaktör neye göre seçilir?

Tristörlü Statik Kontaktör sistemin gerilimine, kullanılacak olan kompanzasyon adımının gücüne ihtiyaç duyulan kompanzasyon hızına göre seçilir. Daha yavaş sistemler için ekonomik, iki fazda diyot/tristör yapısında modüller kullanılabilirken. Çok hızlı çalışması gereken sistemlerde üç fazda çift tristörlü yapıda modüller kullanılmalıdır.
