ŞÖNT REAKTÖRLER

Şönt reaktörler saf endüktif yüklerdir. Bu reaktörler ile şebeke için tasarlandıkları miktarda endüktif güç üretitler. Şönt reaktörler otomatik kompanzasyon sistemlerine eklenerek aşağıda belirtilen sorunların önüne geçerler.



  • Geniş alana yayılmış tesislerde yük seviyesi düştüğünde, uzun kabloların kapasitif etkisi sebebiyle sistemin kapasitif ceza sınırına girmesi
  • Düşük güçlü işletmelerde gece boşta çalışmaya devam eden UPS’ler ve aydınlatmalar sebebiyle sistemin kapasitif ceza sınırına girmesi
  • Kapasitif etki sebebiyle gerilim yükselmesi
  • Bu gibi durumları önlemek için sisteme uygun güçte şönt reaktör tesis edilir.


GENEL ÖZELLİKLER

  • Yüksek geçirgenlikli demir nüveli, hava aralıklı tasarım
  • Müşteri talebine uygun olarak bakır ve alüminyum sarım
  • Yüksek linearite
  • İstenilen akım veya güç için tasarım ve üretim
  • Her bacakta aşırı ısınmaya karşı termik ile koruma
  • Akıma göre klemens, pabuç veya bara bağlantısı
  • Vakumda vernik ile nemden koruma ve sessiz çalışmanın sağlanması
  • EN 61558-1 ve EN 61558-2-20 standartlarına uygunluk, TSE onaylı ve CE işaretli
  • ISO 9001 kalite yönetim sistemi altında üretim

UYGULAMA ALANLARI

  • Güneş enerji santralleri
  • Uzun iletim kabloları üzerinden beslenen kırsal bölgelerdeki baz istasyonları, verici sistemleri ve diğer tüketiciler
  • Kampüs, çiftlik gibi büyük bir alan kaplayan ve uzun kablolar kullanılan tesisler
  • Endüktif yük test sistemleri.
  • Plazalar, okullar, alışveriş merkezleri
  • Konutların ortak alanları

 Uygun şönt reaktör seçimi konusunda destek için bize ulaşın.

ŞÖNT REAKTÖRLER
ModelFaz NoGüç(kVAr)Gerilim(V)Endüktans(mH)Akım(A)Ağırlık(kg)
ERS1-230/0.1 1 0,1 230 1523 0.46 1.5
ERS1-230/0.25 1 0,25 230 672 1.1 1.95
ERS1-230/0.5 1 0,5 230 338 2.17 2.95
ERS1-230/0.75 1 0,75 230 224.5 3.26 5.2
ERS1-230/1 1 1 230 168 4.35 5.4
ERS1-230/1.2 1 1,2 230 135 5.4 6.9
ERS1-230/1.5 1 1,5 230 103 6.82 8.9
ERS1-230/2 1 2 230 77 9.1 11.9
ERS1-230/2.5 1 2,5 230 67 10.9 12.11
ERS1-230/3 1 3 230 56 13 17
ERS1-230/3.5 1 3,5 230 48 15.2 25.2
ERS1-230/5 1 5 230 33.7 21.7 21
ERS1-230/7.5 1 7,5 230 22.5 32.6 26.2
ERS1-230/10 1 10 230 16.8 43.5 29

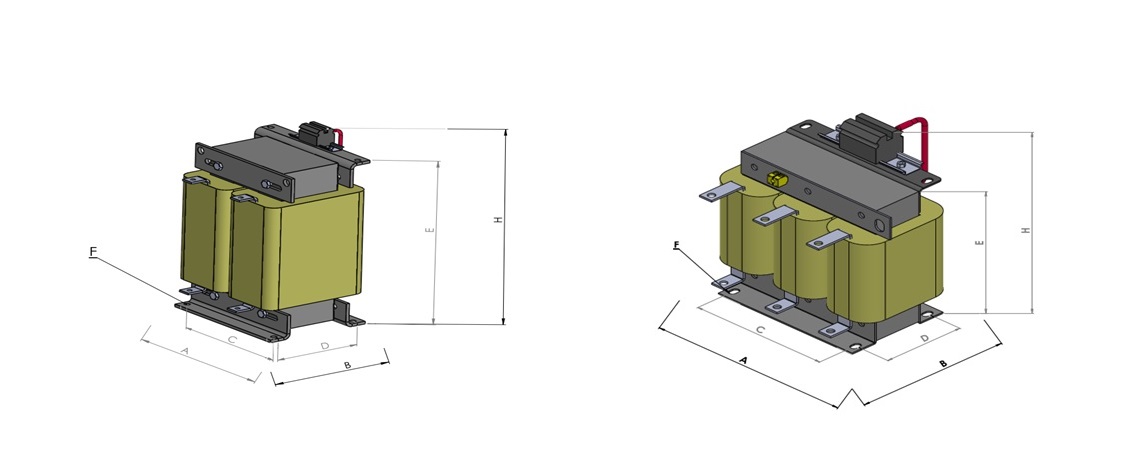

Model A(mm) B(mm) C(mm) D(mm) E(mm) H(mm) F(mm)
ERS1-230/0.1 84 77 64 64 95 5x8
ERS1-230/0.25 84 77 64 64 95 5x8
ERS1-230/0.5 96 103 84 86 105 6X9
ERS1-230/0.75 120 122 90 103 125 6x9
ERS1-230/1 120 122 90 103 125 6x9
ERS1-230/1.2 150 113 120 88 150 7x13
ERS1-230/1.5 150 153 122 126 150 7X13
ERS1-230/2 150 153 122 126 150 7X13
ERS1-230/2.5 192 161 130 137 185 6X12
ERS1-230/3 192 161 130 137 185 6X12
ERS1-230/3.5 192 189 130 165 185 6X12
ERS1-230/5 200 170 170 111 255 10X15
ERS1-230/7.5 200 205 170 143 255 10X15
ERS1-230/10 250 190 220 126 305 10X15
ModelFaz NoGüç(kVAr)Gerilim(V)Endüktans(mH)Akım(A)Ağırlık(kg)
ERS3-400/0.25 3 0,25 400 2037 0.36 3.4
ERS3-400/0.5 3 0,5 400 1018.6 0.722 4.6
ERS3-400/0.75 3 0,75 400 679 1.08 6.2
ERS3-400/1 3 1 400 505 1.45 6.6
ERS3-400/1.5 3 1,5 400 336 2.2 9
ERS3-400/2 3 2 400 252 2.9 11.4
ERS3-400/2.5 3 2,5 400 203 3.6 11.65
ERS3-400/3 3 3 400 170 4.35 17.4
ERS3-400/4 3 4 400
ERS3-400/5 3 5 400 102 7.2 21.5
ERS3-400/6.25 3 6,25 400 81 9.1 28
ERS3-400/7.5 3 7,5 400 67.5 10.9 29
ERS3-400/8 3 8 400 63.6 11.5 32
ERS3-400/10 3 10 400 51 14.5 37.7
ERS3-400/12.5 3 12,5 400 40 18 51.6
ERS3-400/15 3 15 400 33.6 22 52.2
ERS3-400/20 3 20 400 25.5 29 78.5
ERS3-400/25 3 25 400 20.4 36.3 92
ERS3-400/30 3 30 400 16.6 43.5 115
ERS3-400/40 3 40 400 12.75 58 124
ERS3-400/50 3 50 400 10.2 72.5 181
Model A(mm) B(mm) C(mm) D(mm) E(mm) H(mm) F(mm)
ERS3-400/0.25 150 90 110 57 140 5x10
ERS3-400/0.5 150 105 110 72 140 5x10
ERS3-400/0.75 180 120 135 78 170 5x10
ERS3-400/1 180 130 135 88 170 5X10
ERS3-400/1.5 180 140 135 98 170 5X10
ERS3-400/2 240 125 185 80 225 10X15
ERS3-400/2.5 240 135 185 90 225 10X15
ERS3-400/3 240 145 185 100 225 10X15
ERS3-400/4 240 150 185 105 225 10x15
ERS3-400/5 250 155 224 102 275 10X15
ERS3-400/6.25 250 175 224 120 275 10x15
ERS3-400/7.5 250 185 224 130 305 10X15
ERS3-400/8 250 185 224 130 305 10X15
ERS3-400/10 360 190 265 126 360 10X15
ERS3-400/12.5 360 200 265 138 305 10X15
ERS3-400/15 360 203 265 141 305 10X15
ERS3-400/20 420 230 315 171 355 15X21
ERS3-400/25 420 235 315 178 355 15X21
ERS3-400/30 420 245 315 186 355 15X21
ERS3-400/40 480 255 356 193 410 15X21
ERS3-400/50 540 270 400 206 460 15X21
