İZOLASYON TRANSFORMATÖRLERİ

Üç fazlı sistemlerde galvanik izolasyon gerektiğinde veya gerilim seviyeleri arasında geçiş yapılması gerektiğinde kullanılan transformatörlerdir.

Giriş ve çıkış gerilimleri 5000V’a kadar olup, orta uç ve ekran gibi özel sargılar da sağlanabilir. İstenilmesi durumunda kabin içerisinde de üretilebilir. Transformatörün güç değeri ihtiyaca göre 2000kVA’ya kadar seçilebilir. Transformatörün çıkış uçları isteğe göre klemensli, pabuç çıkışlı veya bara çıkışlıdır. Giriş çıkış vektörel bağlantı grubu talebe göre belirlenir.

Elektra transformatörleri Avrupa standardlarına uygun ve CE işaretlidirler. Ayrıca ISO 9001 kalite yönetim sistemi altında üretilmektedir.

GENEL ÖZELLİKLER

  • Yüksek manyetik geçirgenlikli demir nüve
  • İsteğe göre bakır veya aluminyum sarım
  • Sınıf 1 transformatör
  • Yüksek izolasyon seviyesi
  • Düşük kayıp, yüksek verim
  • Sessiz çalışma ve neme karşı kurma için vakumda vernikleme
  • CE işaretli ve EN 61558’in istenilen her türlü alt standardları ile uyumlu
  • ISO 9001 kalite yönetim sistemi altında üretim



UYGULAMA ALANLARI

Elektra izolasyon trafoları dünyanın çeşitli ülkelerinde değişik sektörlerde kullanılmaktadır. Kullanım alanlarına göre bu sektörler:

  • Aydınlatma
  • Elektik Otomasyon
  • Demir-Çelik
  • Makine
  • Robotik
  • Gemi İnşaat
  • Asansör
  • Vinç Sanayi gibi elektrik enerjisinin kullanıldığı bütün sektörler olarak tanımlanabilir.



İzolasyon trafosu nedir?

Primer devresi ve sekonder devresi birbirinden galvanik şekilde ayrılmış transformatörlere izolasyon trafosu denir.

İzolasyon trafosu neden kullanılır?

İzolasyon trafoları, kullanıcıları elektrik çarpmasına karşı korumak için kullanılır. Ayrıca trafonun tur oranı uygun ayarlandığında trafo çıkışındaki gerilim seviyesi istenen değere ayarlanabilir.

İzolasyon trafosu nasıl korur?

Sekonder devresinin kendinden toprağa bağlantısı kalmadığı için sekondere bağlı devrelere dokunan kullanıcılar çarpılma tehlikesi yaşamazlar.

İzolasyon trafosu çalışma mantığı nedir?

İzolasyon trafosunun giriş sargısına uygulanan alternatif gerilim, sargının bağlı olduğu manyetik nüvede biri manyetik akı endükler. Bu manyetik akı sekonder sargısının içinden geçerek bu sargının terminalleri arasında gerilim oluşmasına sebep olur.

İZOLASYON TRANSFORMATÖRLERİ
ModelBoşta Akım(%)Güç(kVA)Boşta Kayıp(W)Yükte Kayıp(W)Regülasyon(%)Kısa Devre Gerilimi (%)Verimlilik(%)Ağırlık(kg)
ET2U 4001 4.5 4 51 6.48 4.61 92.74 28
ET2U 5001 4.2 5 58 5.5 4.01 93.7 32
ET2U 6301 4.2 6,3 72 5.01 3.78 94.2 37
ET2U 1002 3.7 10 91 4.35 3.49 94.96 50
ET2U 1602 3.4 16 134 3.9 3.47 95.55 72
ET2U 2002 3 20 168 3.67 3.1 95.72 100
ET2U 2502 3.6 25 192 3.83 3.2 95.65 110
ET2U 3152 5 31,5 231 3.46 3.1 96.05 120
ET2U 5002 3.9 50 322 2.81 2.8 96.7 170

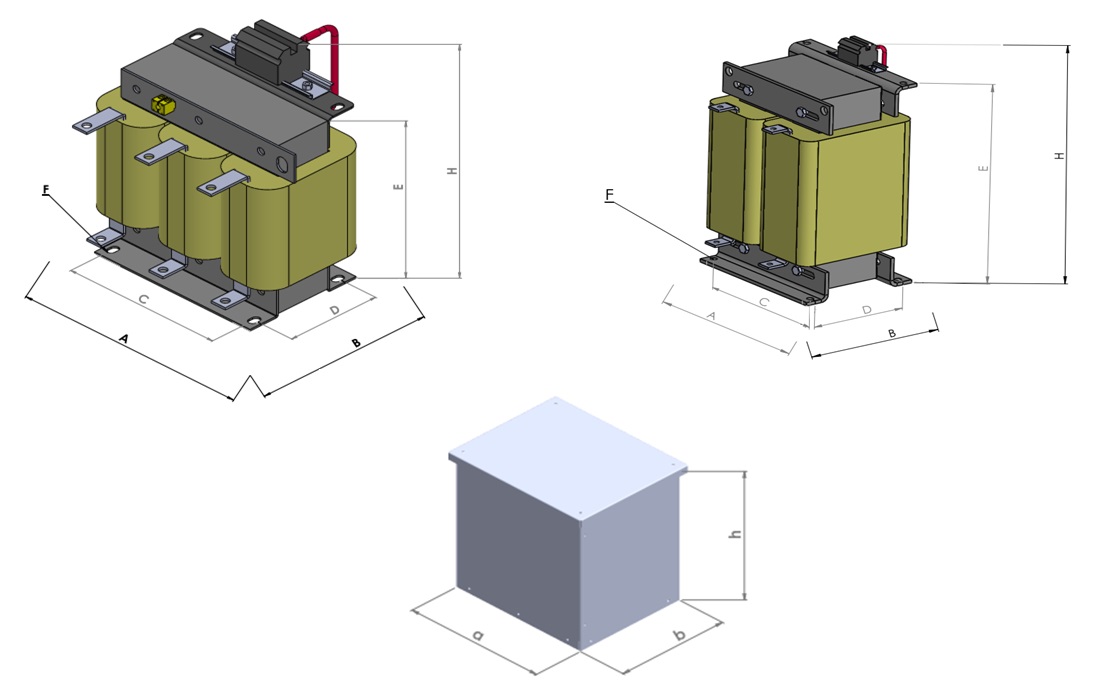

Model A(mm) B(mm) C(mm) D(mm) E(mm) H(mm) F(mm)
ET2U 4001 250 200 220 133 360 10x15
ET2U 5001 250 200 220 133 360 10x15
ET2U 6301 250 216 220 149 360 10x15
ET2U 1002 280 226 175 171 410 10x22
ET2U 1602 320 251 205 193 470 10x15
ET2U 2002 320 309 205 223 410 10x15
ET2U 2502 360 296 235 206 460 10x15
ET2U 3152 360 326 235 223 460 10x15
ET2U 5002 400 356 280 253 510 10x15
ModelBoşta Akım(%)Güç(kVA)Boşta Kayıp(W)Yükte Kayıp(W)Regülasyon(%)Kısa Devre Gerilimi (%)Verimlilik(%)Ağırlık(kg)
ET3U 4001 6.1 4 65 7.98 5.46 91.15 37
ET3U 5001 5.5 5 76 6.93 4.8 92.12 42
ET3U 6301 4.2 6,3 79 6.22 4.5 93 47
ET3U 8001 4.2 8 101 5.6 4 93.53 60
ET3U 1002 4.1 10 116 5.3 3.93 93.9 64
ET3U 1602 3.7 16 168 4.3 3.39 94.88 100
ET3U 2002 3.5 20 203 3.86 3.08 95.33 120
ET3U 2502 3.8 25 265 3.94 3.19 95.3 150
ET3U 3152 3.3 31,5 293 3.63 2.99 95.68 165
ET3U 4002 3.2 40 324 3.6 3.18 95.7 180
ET3U 5002 2.7 50 388 2.98 2.73 96.4 220
ET3U 6302 2.5 63 462 2.83 2.65 96.59 275
ET3U 8002 2.5 80 568 2.47 2.55 96.96 325
ET3U 1003 2.2 100 667 2.2 2.51 97.25 395
ET3U 1253 2.2 125 807 1.86 2.3 97.58 420
ET3U 1603 1.8 160 882 1.9 2.65 97.63 540
ET3U 2003 1.68 200 1013 1.7 2.95 97.68 630
ET3U 2503 1.8 250 1386 1.48 2.26 98.02 820
ET3U 3003 1.74 300 1514 1.3 2.35 98.2 915
ET3U 4003 1.6 400 1718 1.97 4.44 98.2 1150
ET3U 5003 0.56 500 1227 2.03 4.8 97.86 1250
ET3U 6303 2 630 1687 1.34 3.57 98.4 1500
Model A(mm) B(mm) C(mm) D(mm) E(mm) H(mm) F(mm)
ET3U 4001 290 192 224 128 310 10x15
ET3U 5001 290 208 224 144 310 10x15
ET3U 6301 360 200 265 133 360 10x15
ET3U 8001 360 223 265 156 360 10x15
ET3U 1002 420 211 315 156 410 15x21
ET3U 1602 480 234 356 176 470 15x21
ET3U 2002 480 251 395 193 470 15x21
ET3U 2502 480 276 395 218 470 15x21
ET3U 3152 480 291 395 233 470 15x21
ET3U 4002 540 271 400 213 520 15x21
ET3U 5002 540 358 400 243 460 15x21
ET3U 6302 600 368 470 253 510 15x21
ET3U 8002 600 393 470 278 510 15x21
ET3U 1003 720 374 600 253 610 15x21
ET3U 1253 720 404 600 283 610 15x21
ET3U 1603 720 424 600 303 610 15x21
ET3U 2003 900 392 600 253 760 15x21
ET3U 2503 900 442 600 303 760 15x21
ET3U 3003 900 492 600 323 760 15x21
ET3U 4003 1030 555 600 373 760 15x21
ET3U 5003 1030 555 600 373 760 15x21
ET3U 6303 1030 635 600 453 760 15x21
